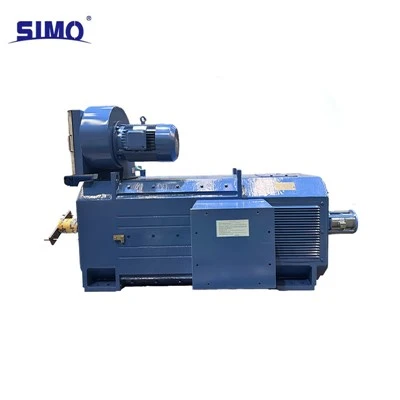

IP21s aizsardzības pakāpe Motors Z4-315-11-160kW-440V-IC06

1. Sērija un vispārējais dizains

Šis dzinējs pieder sērijaiZ4neatkarīgi ierosināti līdzstrāvas motori, modelisZ4-315-11. Nominālā jauda - 160 kW, nominālais spriegums - 440 V, darbības režīms -S1 (pastāvīgs), ātruma diapazons - 600/1900 apgr./min. Motors ir īpaši izstrādāts rūpnieciskām līdzstrāvas mainīgas piedziņas sistēmām un ir piemērots plašam mainīga ātruma darbības režīmu klāstam.

2. Dzesēšanas tips IC06 (piespiedu gaisa dzesēšana ar neatkarīgu kanālu)

Sistēma tiek piemērotaIC06- piespiedu dzesēšana no ārēja neatkarīga ventilatora. Dzesēšanas gaisu piegādā atsevišķs ventilators; pašam dzinējam nav sava ventilatora. Dzesēšanas veiktspējanav atkarīgs no dzinēja apgriezienu skaita, tāpēc pat pie maza ātruma 600 apgr./min tiek nodrošināta stabila dzesēšanas gaisa plūsma. Tas nodrošina stabilu tinumu un komutatoru temperatūru, kas ir galvenais risinājums, lai novērstu līdzstrāvas motora pārkaršanu pie maziem apgriezieniem.

3. Aizsardzības pakāpe IP21S

Aizsardzības pakāpeIP21S:

Aizsardzība pret cietiem priekšmetiem, kuru diametrs pārsniedz 12 mm.

Aizsardzība pret vertikāli krītošiem ūdens pilieniem (burts "S" nozīmē, ka pārbaude tika veikta ar stacionāru ierīci). Šī aizsardzības pakāpe ir piemērotaiekštelpu, sausā un bez putekļiem rūpnieciskā vidē, nodrošinot līdzsvaru starp efektīvu ventilāciju un pamata aizsardzību.

4. IM B3 instalācijas projektēšana

Pabeigtshorizontālā versija ar stiprinājuma kājām (IM B3). Montāžas izmēri pilnībā atbilst IEC standartiem, kas nodrošina augstu daudzpusību un izlīdzināšanas precizitāti. Piemērots ventilatoru, sūkņu, velmētavu, mašīnu vārpstu, vinču un citu iekārtu darbināšanai ar horizontālu uzstādīšanu.

5. Galvenās elektriskās sastāvdaļas

Armatūras tinums: Paredzēts 440V nominālajam spriegumam, izgatavots no augstas stiprības izolētas stieples ar izolācijas klasi F. Spēj izturēt sprieguma svārstības un pārslēgšanas slodzes ātruma regulēšanas laikā.

Komutācijas sistēma: Z4 sērijai ir augstas kvalitātes otas un komutators, kas nodrošina izcilu komutāciju. Stabila darbība tiek garantēta plašā apgriezienu diapazonā (600-1900 apgr./min.) ar zemu dzirksteļu veidošanos, kas samazina birstes nodilumu.

Statora ierosmes sistēma: Neatkarīga ierosme, kurā lauka tinums un armatūras tinums tiek piegādāti no atsevišķiem avotiem. Nodrošina izcilu ātruma kontroles veiktspēju ar vienmērīgu bezpakāpju vadību.

6. Mehāniskā uzbūve un parametri

Dzinēja svars -1900 kg. Augstas izturības čuguna korpuss un izturīgie pārsegi nodrošina augstu konstrukcijas stingrību, lai izturētu iedarbināšanas un ātruma kontroles trieciena slodzi. Kompaktie izmēri ļauj dzinēju uzstādīt ierobežotās telpās rūpnieciskos objektos.

1.Plašs vienmērīgas ātruma kontroles diapazons, augsta veiktspēja zemā ātrumā

Nominālā ātruma diapazons 600–1900 apgr./min. Pārī ar līdzstrāvas ātruma kontroles sistēmu nodrošina vienmērīgu bezpakāpju ātruma kontroli. Motors saglabā stabilu griezes momentu pie maziem apgriezieniem, nezaudējot jaudu, ideāli piemērots velmētavām, vinčām, smagajiem darbgaldiem un citām iekārtām, kurām nepieciešams liels griezes moments pie maziem apgriezieniem.

2.Piespiedu gaisa dzesēšana IC06, stabili temperatūras apstākļi jebkurā ātrumā

Dzesēšanu veic atsevišķs ārējais ventilators, tā efektivitāte nav atkarīga no dzinēja apgriezienu skaita. Tas novērš standarta pašpiepūšamo dzinēju trūkumus: nepietiekamu dzesēšanu pie maziem apgriezieniem un palielinātus aerodinamiskos zudumus lielā ātrumā. Dzinējs var darboties nepārtraukti ar pilnu slodzi pat pie 600 apgr./min, kas būtiski uzlabo kopējo darbības stabilitāti.

3.Laba savietojamība ar 440 V līdzstrāvas tīkliem

Nominālais spriegums 440 V pilnībā atbilst rūpniecisko līdzstrāvas energosistēmu prasībām. Salīdzinot ar zemsprieguma motoriem, šai iekārtai ir mazāka darba strāva un minimāli vadu zudumi, kas samazina kabeļu izmaksas un ekspluatācijas izmaksas, kas ir ideāli piemērota lieljaudas piedziņas instalācijām.

4.Aizsardzības klase IP21S un nepārtraukta darbība S1 rūpnieciskai lietošanai

IP21S vērtējums nodrošina aizsardzību pret lielām cietām daļiņām un vertikālām ūdens šļakatām slēgtās ražošanas zonās, apvienojot efektīvu ventilāciju un augstu uzticamību. Darba režīms S1 ļauj nepārtraukti darboties visu diennakti pie palielinātas slodzes.

5.Lieliska savienojamība un zemas uzturēšanas izmaksas

Z4 sērijā ir optimizēts komutatora un ogles suku dizains, tiek sasniegts minimālais dzirksteļošanas līmenis, birstes vienmērīgi dilst, kas palielina intervālus starp plānveida apkopēm. Visām patērējamām daļām ir standarta izmēri, tās ir viegli nomaināmas un var ievērojami samazināt remonta un apkopes izmaksas.

6.Izturīgs dizains un augsta darbības uzticamība

Dzinēja svars 1900 kg apliecina konstrukcijas augsto stingrību, izturīgu pret rūpnieciskām vibrācijām un triecienslodzēm. Čuguna korpuss un augstas stiprības gultņi samazina troksni un vibrācijas ilgstošas ​​darbības laikā, pagarinot visu darbināmo iekārtu kopējo kalpošanas laiku.
