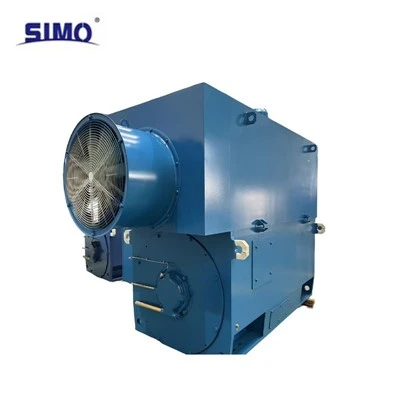

Asinhronie motori ar frekvences regulēšanu YJTKK355-2-280kW-10000V-IP54-IC666-IM B3

1. Sērija un vispārējais dizains

Motors pieder Simo augstsprieguma frekvences -vadāmu trīsfāzu asinhrono mašīnu sērijaiYJTKK. Rāmja numurs 355, 2 stabi, sinhronais ātrums 3000 apgr./min, nominālā jauda 280 kW, nominālais spriegums 10 kV (10000 V), frekvence 50 Hz, darba režīms S1 (konstante).

2. Korpuss, pārsegi un konstrukcijas stingrība

Korpuss ir izgatavots no augstas stiprības bieza tērauda plāksnes, kas metināta ar optimizētiem stingrības elementiem. Konstrukcijai ir palielināta stingrība, izturība pret deformācijām, vibrācijām un triecienslodzēm, tā iztur mainīgus spriegumus lielas slodzes un augstfrekvences režīmā. Korpuss un pārsegi tiek precīzi apstrādāti, nodrošina augstu izlīdzināšanas precizitāti un samazina vibrāciju un troksni. Augšpusē ir integrēts gaisa -gaisa dzesētājs (īpaši IC666). Dizains ir kompakts, izturīgs, ar īsu siltuma izkliedes ceļu, piemērots ilgstošai nepārtrauktai darbībai.

3. Statora serde un tinums frekvences regulēšanai

Statora serde ir izgatavota no augstas kvalitātes zemu zudumu auksti velmēta silīcija tērauda. Izgatavots ar ātrgaitas štancēšanu, montāžu un stingru pievilkšanu, tas nodrošina zemus zudumus, zemu sildīšanu un augstu efektivitāti. Tinums ir izgatavots no speciāla korona stieples frekvences regulēšanai, F klases izolācijas sistēmas (155 grādi C) ar apstrādi, izmantojot vakuuma -lakas impregnēšanu (VPI).

Izolācijas slānis ir viendabīgs, izturīgs, izturīgs pret augstfrekvences harmoniku, koronu, mitruma un temperatūras triecieniem. Apkures kontrole tiek veikta atbilstoši B klasei, kas nodrošina lielu siltuma rezervi un palielinātu uzticamību un kalpošanas laiku.

Iebūvēts statora iekšpusē6 PT100 temperatūras sensori(3 tinumā, 1 priekšējā gultnī, 1 aizmugurē, 1 rezerves), nodrošinot pieslēgumu temperatūras kontroles sistēmai, pārkaršanas signalizāciju un aizsardzību.

4. Dzesēšanas sistēma IC666 (gaisa -piespiedu dzesēšana)

Dizains tiek izmantots ardivas neatkarīgas ventilācijas ķēdes:

Iekšējā ķēde: iekšējais ventilators rada piespiedu cirkulāciju un tieši atdzesē statoru un tinumu.

Ārējā ķēde: atsevišķs ārējais ventilators + gaisa -gaisa dzesētājs piespiedu kārtā noņem siltumu uz āru.

Dzesēšanas veiktspēja nav atkarīga no dzinēja apgriezienu skaita, kas pilnībā atrisina dzesēšanas trūkuma un pārkaršanas problēmu pie zemiem apgriezieniem frekvences regulēšanas režīmā.

5. Aizsardzības un blīvējuma pakāpe

Aizsardzības pakāpeIP54, pilnībā slēgts dizains. Nodrošina pilnīgu aizsardzību pret putekļu un ūdens šļakatu iekļūšanu no jebkura virziena. Piemērots skarbiem rūpnieciskiem apstākļiem: kalnrūpniecībā, metalurģijā, ķīmijā, enerģētikā, cementa rūpniecībā (augsts putekļu daudzums, mitrums, viegli kodīga vide).

6. Spaiļu kārba un augstsprieguma izolācija

Ir uzstādīta atsevišķa augstsprieguma spaiļu kārba ar lielu iekšējo telpu, pietiekamu izolācijas attālumu un drošu blīvējumu. Savienojums ir drošs un ērts. Iekšējiem augstsprieguma spailēm ir pastiprināta izolācija, izturīga pret augstu spriegumu, harmoniskām un novecošanos. Savietojams ar visu veidu vietējiem un importētiem augstsprieguma frekvences pārveidotājiem.

7. Montāžas dizains IM B3

Izgatavots horizontālā dizainā ar stiprinājuma kājām. Pēdu izmēri, rotācijas ass augstums un vārpstas izvirzījuma izmēri pilnībā atbilst IEC standartiem. Produkts ir ļoti daudzpusīgs un pilnībā maināms, nodrošinot stabilu uzstādīšanu un precīzu izlīdzināšanu. Piemērots ventilatoru, sūkņu, kompresoru, drupinātāju, lentes konveijeru un citu horizontāli uzstādītu rūpniecisko iekārtu darbināšanai.

1.Plašs frekvenču kontroles diapazons un augsta enerģijas taupīšanas efektivitāte

Motors ir īpaši izstrādāts augstsprieguma frekvences kontrolētām sistēmām, nodrošinot vienmērīgu ātruma kontroli diapazonā no 5 līdz 100 Hz ar izciliem nemainīga griezes momenta raksturlielumiem. Tas saglabā pilnu slodzes jaudu zemās frekvencēs un darbojas stabili lielā ātrumā bez plūsmas vājināšanās. Strādājot ar mainīgu ventilatoru, sūkņu, kompresoru un citu iekārtu slodzi, kopējais enerģijas ietaupījums sasniedz 20–50%. Produkti sniedz taustāmus ekonomiskus ieguvumus un pilnībā atbilst valdības "dubultā oglekļa" stratēģijai un uzņēmumu vajadzībām samazināt darbības izmaksas.

2.Gaisa-intensīva gaisa dzesēšana IC666 novērš pārkaršanas problēmas zemā ātrumā

Pateicoties divām neatkarīgām ventilācijas ķēdēm un ārējam dzesēšanas ventilatoram, dzinējs nepārkarst pie maziem apgriezieniem un iztur intensīvas slodzes. Salīdzinot ar tradicionālajām dzesēšanas sistēmām IC411 un IC611, siltuma izkliedes jauda ir palielināta par vairāk nekā 50%. Tiek nodrošināta ilgstoša darbība ar pilnu jaudu zemās frekvencēs; pielietojuma joma ir daudz plašāka nekā standarta frekvences kontrolētiem motoriem.

3.10 kV barošana, minimāli sistēmas zudumi un ekonomiska darbība

Ar tādu pašu jaudu 10 kV augstsprieguma barošanas avots nodrošina zemāku darba strāvu, samazina zudumus elektrotīklos un sprieguma kritumu. Ideāli piemērots objektiem ar attālinātu barošanu, jaudīgām tehnoloģiskām iekārtām un uzņēmumiem ar ierobežotām vietējās elektroapgādes iespējām, tas var ievērojami samazināt transformatoru, kabeļu produktu izmaksas un darbības vajadzības.

4.Īpaša pret koronu noturīga izolācija frekvences pārvadam pagarina kalpošanas laiku

Tiek izmantoti koronizturīgi tinumu vadi, vakuuma{0}}ilglaicīgas impregnēšanas tehnoloģija ar VPI laku un pastiprināta izolācijas konstrukcija. Šī shēma efektīvi neitralizē frekvences pārveidotāju augstfrekvences impulsu spriegumu un harmoniku ietekmi, novērš daļēju izlādi, novecošanos un tinumu bojājumus. Darbības laiks, strādājot no frekvences pārveidotāja, ir par vairāk nekā 50% lielāks nekā parastajiem augstsprieguma motoriem, garantējot stabilu un ilgstošu darbību. Seši iebūvētie PT100 temperatūras sensori kopā ar izsmalcinātu aizsardzības sistēmu nodrošina savlaicīgus brīdinājumus un viedo aizsardzību, novēršot neplānotu aprīkojuma dīkstāvi{6}}bojājumu dēļ.

5.Augsta konstrukcijas stingrība, zema vibrācija un troksnis, vienmērīga darbība

Metināts tērauda korpuss, augstas precizitātes dinamiskā rotoru balansēšana un optimizēta elektromagnētiskā konstrukcija nodrošina vibrācijas un trokšņa līmeni, kas ir krietni zemāks par valdības standartiem. Dzinējs spēj stabili darboties visu diennakti, samazina darbības traucējumu biežumu un pagarina gan paša elektromotora, gan ar to saistīto procesu iekārtu kalpošanas laiku.

6.Augsta izturība pret ārējiem apstākļiem, zems atteices līmenis un vienkārša apkope

IP54 aizsardzības pakāpe, pastiprināti blīvējuma elementi un pretkorozijas apstrāde ļauj dzinējam ilgstoši darboties putekļainos, mitros apstākļos un ar pēkšņām temperatūras izmaiņām. Konstrukcija nodrošina iespēju eļļot gultņus, neizjaucot iekārtu, atsevišķu ārējā ventilatora apkopi un ērtu piekļuvi spaiļu kārbai. Tas ļauj samazināt uzturēšanas izmaksas un samazināt aprīkojuma dīkstāves laiku.
